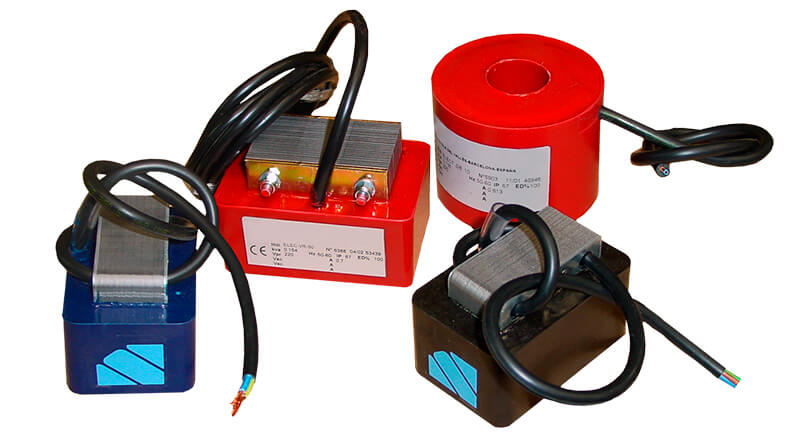

Electroimanes Vibradores AC

Este tipo de electroimanes se componen de una bobina y la parte férrica.
Descripción

Electroimanes Vibradores AC

Los electroimanes vibradores AC son un tipo de electroimanes cuya característica principal es su alimentación en corriente alterna, esta puede realizarse a cualquier valor aunque de forma estándar se fabrican a 230 v.

En estos modelos de electroimanes el objetivo es conseguir una vibración, por ello los alimentamos en los modelos estándar a 230 vac, aunque se pueden alimentar a cualquier tensión de corriente alterna.

La vibración producida por estos electroimanes es siempre de 6000 o 3000 vibraciones por minuto, si precisa más variedad hay que utilizar reguladores de tensión o de frecuencia.

Son utilizados en múltiples procesos industriales donde se precise una vibración. Son utilizados de forma generalizada en maquinaria de envasado, pesaje, contaje y posicionado de piezas.

Características:

  • Tensión de alimentación: 230v
  • Frecuencia: 50-60Hz
  • Tipo de protección: IP-54
  • Temperatura ambiente máxima:  45ºC
  • Tipo de cobre: HC-210º
  • Rigidez dieléctrica: >4.000v
  • Vibraciones por minuto: 6.000/3.000

Medidas GAMA UI:

* Bajo pedido se puede fabricar en diferentes tamaños, potencias y tensiones para adaptarse a su necesidad.

Referencia Modelo Potencia (VA) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) L (mm) H (mm) N (mm) R (mm) Peso (Kg)
ELEI01724 ELEV-0,3 15 44 40 25-29 30 20 10 5 3.5 4 - -
- ELEV-0,5 25 60 52 40 39 26 13 6.5 3.5 5.5 - -
ELEI01542 ELEV-1  35 68 - 42 48 32 16 8 4.5 5 2 0,6
ELEI01565  ELEV-2  75 84 56 48 60 40 20 10 4.5 7 2 1,1
ELEI01544 ELEV-3 120 92 62 52 66 44 22 11 5.5 8 2 1,5
ELEI01545 ELEV-4 180 104 70 62 75 50 25 12,5 5.5 9 2 2,35
ELEI01568 ELEV-5 400 132 86 79 90 60 34 15 7.8 12 2 3,6
ELEI01548 ELEV-6 1100 165 115 91 120 80 40 20 11 16 3 7,64



Medidas GAMA UI:

Referencia Modelo Potencia (VA) A (mm) B (mm) C (mm) Peso (Kg)
NTR-9252 BOV-3 40 21 50 51 0,85
NTR-9253 BOV-5 135 30 80 66 1,26
ELEI01583 BOV-6 350 35 100 90 3,02
ELEI 1584 BOV-8 450 40 152 170 3,02

Medidas GAMA EI:

Referencia Modelo Potencia (VA) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) K (mm) H (mm) J (mm) L (mm) R (mm) Peso (Kg)
ELEE01614 ELEE-1 30 60 40 5 30 50 4.2 20 10 15 20 2  0.75
ELEI01617 ELEE-2 75 75 50 - 37,5 62,5 5 25 12,5 18 22 2 1.2
ELEI01618 ELEE-3 120 84 56 7 42 70 4.5 28 14 20 25 2 1.6
ELEI01619 ELEE-4 220 96 64 8 48 80 5.5 32 16 25 28 2 2,5
ELEI01620 ELEE-5 400 108 72 9 54 90 5.5 36 18 25 31 2 3.6
ELEI01621 ELEE-6 600 126 84 10,5 63 105 6.5 42 21 28 35 3 5.4

Aplicaciones:

La configuración física de los electroimanes viene determinada por su adaptación a los procesos a realizar por nuestros clientes, en catálogo tenemos diferentes modelos estándar que cubren una amplia gama, sobre demanda se fabrican variando los parámetros que el cliente precise siempre que sea posible.

Este tipo de electroimán se utiliza principalmente para generar un movimiento controlado de piezas, por ejemplo en máquinas envasadoras, posicionadores de piezas, pesaje, alimentación y un amplio abanico de utilidades dentro de la automatización.

Mediante la vibración, conseguimos un movimiento o desplazamiento de todo tipo de piezas sean o no férricas con ello tenemos un abanico muy amplio de aplicaciones, pero principalmente podríamos nombrar todo el sector de la maquinaria de envasado.
