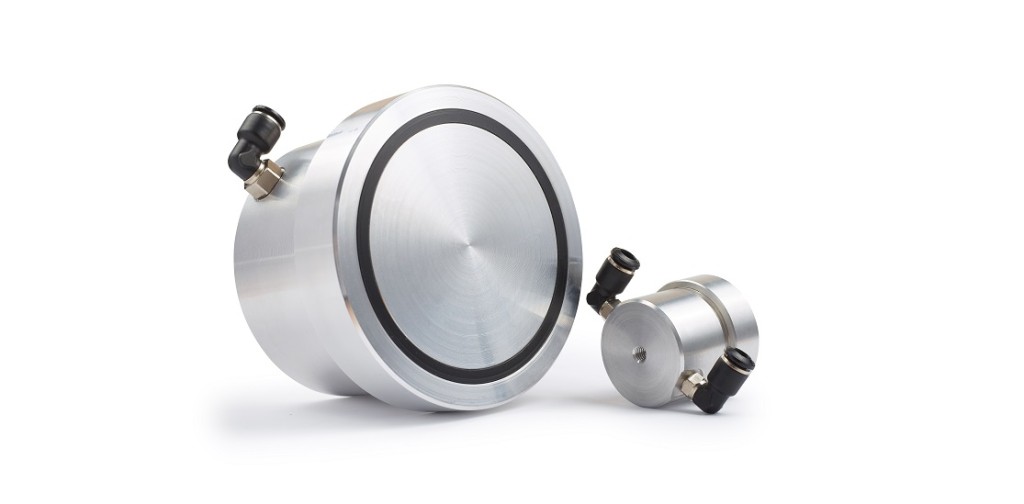

Ventosas magnéticas neumáticas

Las ventosas magnéticas neumáticas son adecuadas para el transporte de piezas planas, ferromagnéticas con un espesor de chapa de 0,5 mm.
Descripción

Características:

Estos sistemas se utilizan para el transporte de objetos tales como:

- Piezas y chapas de acero prensado o perforado.
- Mallas metálicas.

Una vez que una ventosa magnética neumática ha sujetado un objeto, éste no se soltará, incluso si se interrumpe la presión de aire o se desconecta la fuente de alimentación.

La pinza magnética se conecta neumáticamente. El control es posible a través de una válvula de 5/3 o incluso de 5/2.

Campos de aplicación:

Para aplicaciones de transporte y transferencia en:
- Líneas de producción automáticas.
- Sistemas de transferencia para prensas.
- Robots: “Pick-and-place System” (sistema de recoger y colocar).

Medidas estándar:



Código Referencia A (mm) B (mm) C (mm) M Fuerza (Kg) Espesor Chapa
VM-29 PALN01102 Ø45 42 Ø36 6 4 10 mm
VM-35 PALN01095 Ø65 64 Ø52,5 10 22 10 mm
VM-78 PALN01094 Ø90 64 Ø80 10 70 10 mm
VM-115 PALN01104 Ø115 75 Ø103 12 85 10 mm

Los datos de la tabla reflejados para cada tipo de base magnética, nos muestra los valores de fuerza sobre una chapa de 10 mm.

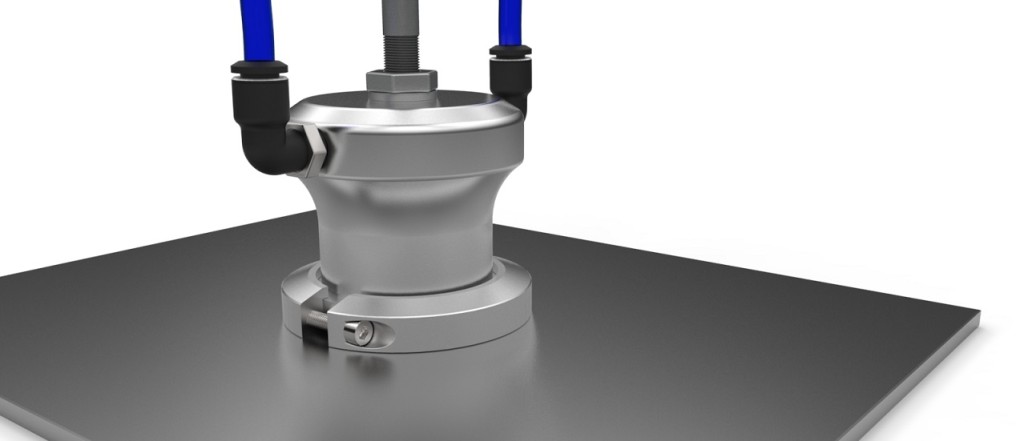

Vista 360º

Haga click en la imagen, mantenga presionado y gire.
